ART.205/S GRUPPO ATTACCO AUTOPOMPA DI MANDATA "A SECCO"

Gruppo attacco per autopompa di mandata a secco UNI 10779 ALL IN ONE - Brevettato

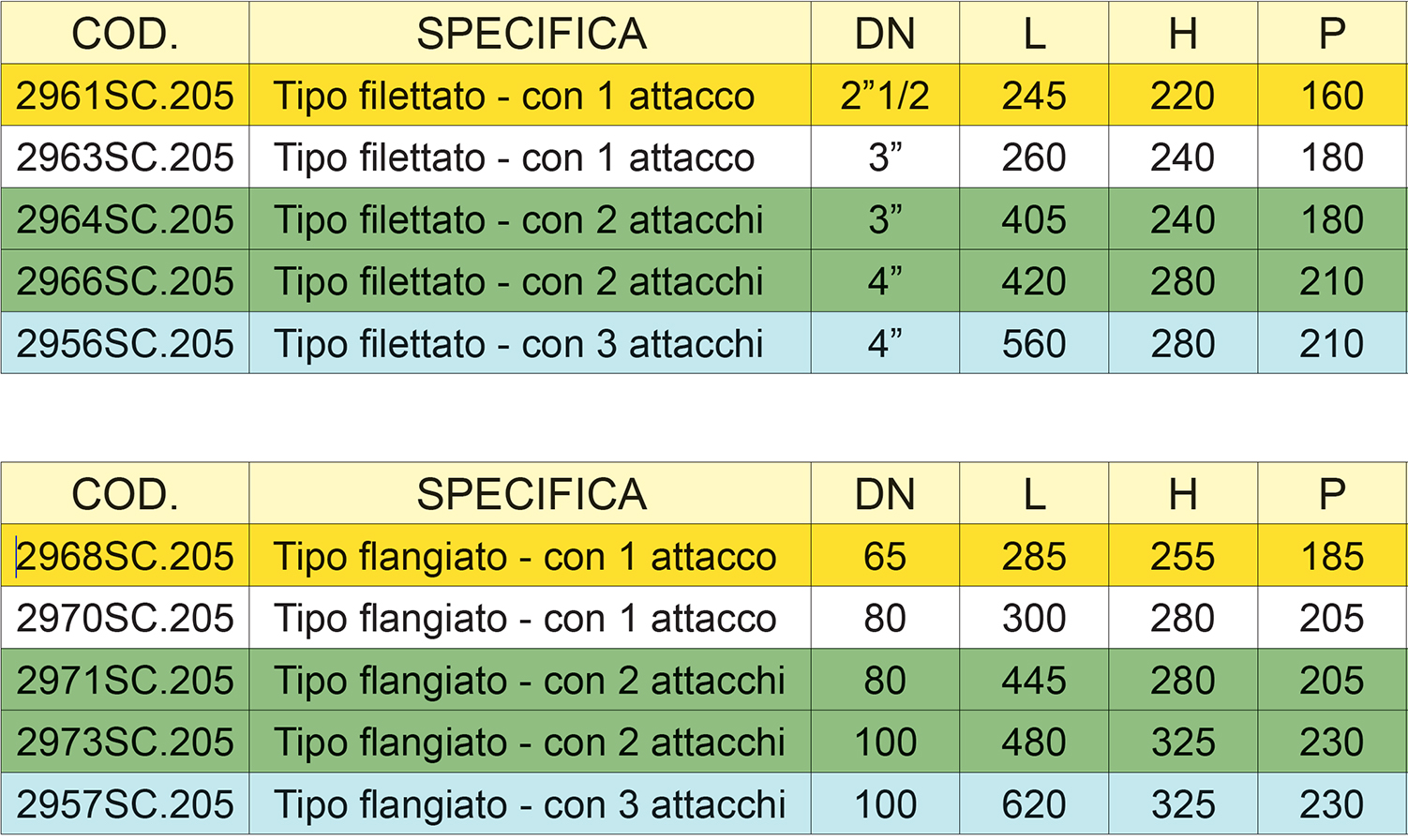

In ottone EN 1982 non verniciato, con valvola di sovrapressione tarata a 12 Bar e valvola di ritegno integrata. Fornito con un attacco DN 70 con girello a norma UNI 804 per i diametri, 2”1/2, 3” e 4”, oppure due attacchi DN 70 con valvola di sezionamento automatico per i diametri 3” e 4” e tre attacchi DN 70 con valvola di sezionamento automatico per il diametro 4”. Tappi di protezione in polipropilene, secondo UNI10779. Connessione alla rete idrica fi lettata Gas ISO 228 o fl angiata PN 16 secondo UNI EN 1092.  2961SC.205  2963SC.205  2964SC.205  2966SC.205  2956SC.205  2968SC.205  2970SC.205  2971SC.205  2973SC.205  2957SC.205

Per installazione orizzontale o verticale

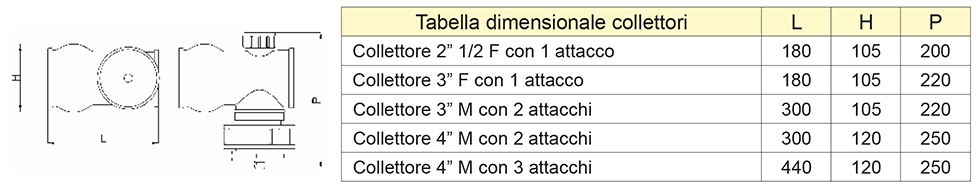

Collettori con attacchi DN 70(parte B)

NOTA TECNICA DI FORNITURA E INSTALLAZIONE

Il Gruppo autopompa di mandata a secco viene fornito in due componenti separate:

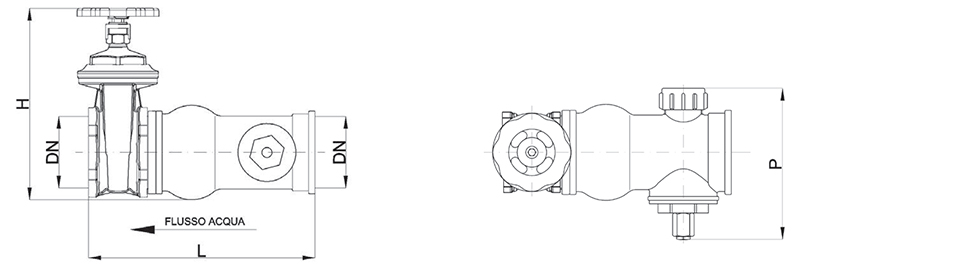

• 1 - il corpo del gruppo, comprensivo di saracinesca, valvola di ritegno, valvola di sovrapressione e valvola automatica di drenaggio, che deve essere posizionato in luogo riparato dal gelo.

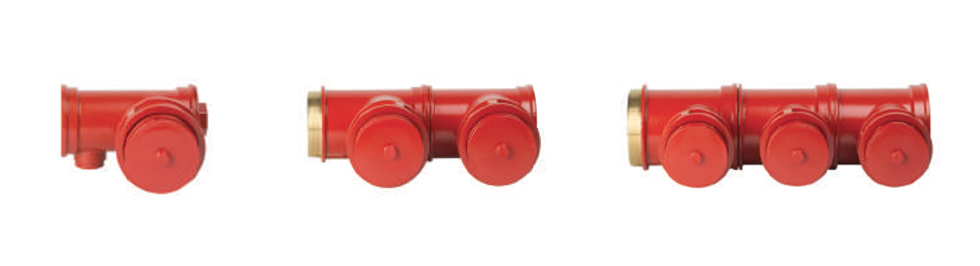

• 2 - il collettore a uno, due o tre attacchi DN 70 deve essere posizionato all’esterno in zona facilmente accessibile.

Nota: i modelli a due e tre attacchi sono dotati di valvole di sezionamento automatiche tutti i modelli hanno una valvola ausiliaria di sovrapressione per ogni attacco

E’ a cura dell’installatore la fornitura di tubi e raccordi per la giunzione dei due componenti.
