NASPO ORIENTABILE A PARETE DA ESTERNO IN ACCIAIO INOX 316 PER APPLICAZIONI INDUSTRIALI
UNI EN 671-1. MARCATO CE. CERTIFICATO N. 0497-CPR-171

Prodotto CE

Composto da:

• Cassetta a parete a bordi arrotondati con portello pieno “Murano Collection” in acciaio INOX AISI 316 non verniciato e bobina in acciaio al carbonio verniciato in poliestere rosso RAL 3000. Dim. cassetta mm H 650 x 700; profondità mm 205 per tubazione di lunghezza 20 e 25 metri e mm 230 per tubazione da 30 metri; bobina diametro mm 535.
• Tubazione semirigida rossa per applicazioni industriali a norma UNI EN 694 raccordata
• Lancia a effetti multipli (vedi tabella per scelta modello)
• Valvola intercettazione a sfera in ottone da 1” Gas ed erogatore in ottone

Applicazioni opzionali possono essere richieste con i codici aggiuntivi riportati nella seguente tabella:

0454X316CE.080  0125X316CE.080  0505X316CE.080  0506X316CE.080  0454X316F9CE.080  0125X316F9CE.080  0505X316F9CE.080  0506X316F9CE.080

MODELLI BIM

80/316/R NASPO A PARETE DA ESTERNO “Murano Collection” - TUBAZIONE ROSSA

NASPO ORIENTABILE A PARETE DA INTERNO UNI EN 671-1.
MARCATO CE. CERTIFICATO N. 0497-CPR-171

Prodotto CE

Composto da:

• Cassetta a parete a bordi arrotondati “Basic Line” e ruota in acciaio al carbonio, verniciate in poliestere rosso RAL 3000. Dimensioni cassetta mm H 650 x 700; profondità 200 mm per tubazione di lunghezza 20 e 25 m e mm 250 per tubazione da 30 m; con ruota di diametro 535 mm. Telaio portavetro in alluminio anodizzato
• Tubazione semirigida a norma UNI EN 694 raccordata
• Lancia a effetti multipli (vedi tabella per scelta modello)
• Valvola intercettazione a sfera in ottone da 1” Gas ed erogatore in ottone
• Lastra “FIRE GLASS”, dimensione mm 590 x 640

La cassetta può essere fornita a richiesta anche di colore bianco RAL 9016

MODELLI STANDARD A PRESTAZIONE NORMALE SECONDO UNI 10779

Tubazione semirigida BIANCA DN 25 Con lancia STARJET ugello Ø 8 - K 28			Tubazione semirigida BIANCA DN 25 Con lancia SPRAYJET ugello equiv. Ø 8 - K 28
COD.	m		COD.	m
0946CE.080	15		0946F8CE.080	15
0947CE.080	20		0947F8CE.080	20
0948CE.080	25		0948F8CE.080	25
0949CE.080	30		0949F8CE.080	30

MODELLI A PRESTAZIONE ELEVATA SECONDO UNI 10779

Tubazione semirigida BIANCA DN 25 Con lancia STARJET ugello Ø 9 - K 33			Tubazione semirigida BIANCA DN 25 Con lancia SPRAYJET ugello equiv. Ø 10 - K 42
COD.	m		COD.	m
0946F9CE.080	15		0946F10CE.080	15
0947F9CE.080	20		0947F10CE.080	20
0948F9CE.080	25		0948F10CE.080	25
0949F9CE.080	30		0949F10CE.080	30

Nota: i naspi a parete Basic Line a prestazione elevata erano precedentemente designati come art.80/B

MODELLI BIM

80/A NASPO A PARETE DA INTERNO “Basic Line”

NASPO ORIENTABILE IN POLIPROPILENE A PARETE DA INTERNO UNI EN 671-1.
MARCATO CE. CERTIFICATO N. 0497-CPR-171

Prodotto CE

Composto da:

• Cassetta naspo “Linea Poly” da parete in polipropilene colore rosso
• Tubazione semirigida a norma EN694 con bobina rotante DN25
• Lancia antincendio Sprayjet ugello foro 8 mm - K=28
• Collettore 90 cm con valvola di intercettazione a sfera 1” e manometro
• Lastra “FIRE GLASS” con pittogrammi, 389 x 506 mm

Swinging fire hose reel EN 671 -1 with semirigid hose - plastic cabinet

Tubazione semirigida BIANCA DN 25 Con lancia SPRAYJET ugello Ø 8 - K 28
COD.	m
1501CE.080	15
1502CE.080	20

NASPO ORIENTABILE DA INCASSO MODELLO SLIMMY UNI EN 671-1.
MARCATO CE. CERTIFICATO N. 0497-CPR-171

Prodotto CE

Composto da:

• Cassetta “Basic Line” e ruota in acciaio al carbonio, verniciate in poliestere rosso RAL 3000. Dim. cassetta mm H 650 x 650 x 180 con ruota diametro mm 535 per tubazione lunghezza 15 e 20 metri; Dim.cassetta H 720 x 720 x 180 mm con ruota diametro mm 600 per tubazione da 25 e 30 metri. Telaio portavetro in alluminio anodizzato
• Tubazione semirigida a norma UNI EN 694 raccordata
• Lancia a effetti multipli (vedi tabella per scelta modello)
• Valvola intercettazione a sfera in ottone da 1” Gas ed erogatore in ottone
• Lastra “FIRE GLASS”, dimensione mm 620 x 620 per modello H 650
• Lastra “FIRE GLASS”, dimensione mm 690 x 690 per modello H 720

MODELLI STANDARD A PRESTAZIONE NORMALE SECONDO UNI 10779

Tubazione semirigida BIANCA DN 25 Con lancia STARJET ugello Ø 8 - K 28			Tubazione semirigida BIANCA DN 25 Con lancia SPRAYJET ugello equiv. Ø 8 - K 28
COD.	m		COD.	m
0946SE.080	15		0946F8SE.080	15
0947SE.080	20		0947F8SE.080	20
0948SE.080	25		0948F8SE.080	25
0949SE.080	30		0949F8SE.080	30

MODELLI A PRESTAZIONE ELEVATA SECONDO UNI 10779

Tubazione semirigida BIANCA DN 25 Con lancia STARJET ugello Ø 9 - K 33			Tubazione semirigida BIANCA DN 25 Con lancia SPRAYJET ugello equiv. Ø 10 - K 42
COD.	m		COD.	m
0946F9SE.080	15		0946F10SE.080	15
0947F9SE.080	20		0947F10SE.080	20
0948F9SE.080	25		0948F10SE.080	25
0949F9SE.080	30		0949F10SE.080	30

Nota: i naspi a parete Basic Line a prestazione elevata erano precedentemente designati come art.80/B

MODELLI BIM

80/E NASPO A PARETE DA INCASSO “Basic Line Slimmy”

NASPO ORIENTABILE A PARETE DA INTERNO UNI EN 671-1.
MARCATO CE. CERTIFICATO N. 0497-CPR-171

Prodotto CE

Composto da:

• Cassetta a parete a bordi arrotondati “Basic Line” e bobina in acciaio al carbonio, verniciate in poliestere rosso RAL 3000. Dim. cassetta mm H 650 x 700; profondità mm 200 per tubazione di lunghezza 20 e 25 m. e mm 250 per tubazione da 30 m.; bobina diametro mm 535. Telaio portavetro in alluminio anodizzato
• Tubazione semirigida a norma UNI EN 694 raccordata
• Lancia a effetti multipli (vedi tabella per scelta modello)
• Valvola intercettazione a sfera in ottone da 1” Gas ed erogatore in ottone
• Lastra “FIRE GLASS”, dimensione mm 590 x 640

Applicazioni opzionali possono essere richieste con i codici aggiuntivi riportati nella seguente tabella:

0454CE.080  0125CE.080  0505CE.080  0506CE.080  0454F9CE.080  0125F9CE.080  0505F9CE.080  0506F9CE.080

NASPO ORIENTABILE A PARETE DA INTERNO UNI EN 671-1.
MARCATO CE. CERTIFICATO N. 0497-CPR-171

Prodotto CE

Composto da:

• Cassetta a parete a bordi arrotondati con portello pieno “Murano Collection” e bobina in acciaio al carbonio, verniciate in poliestere rosso RAL 3000. Dim. cassetta mm H 650 x 700; profondità mm 205 per tubazione di lunghezza 20 e 25 metri e mm 230 per tubazione da 30 metri; bobina diametro mm 535
• Tubazione semirigida a norma UNI EN 694 raccordata
• Lancia a effetti multipli (vedi tabella per scelta modello)
• Valvola intercettazione a sfera in ottone da 1” Gas ed erogatore in ottone

Applicazioni opzionali possono essere richieste con i codici aggiuntivi riportati nella seguente tabella: 1589MCE.080  1590MCE.080  1591MCE.080  1592MCE.080  1589MF9CE.080  1590MF9CE.080  1591MF9CE.080  1592MF9CE.080

NASPO ORIENTABILE A PARETE DA INTERNO UNI EN 671-1.
MARCATO CE. CERTIFICATO N. 0497-CPR-171

Prodotto CE

Composto da:

• Cassetta a parete a bordi arrotondati con portello pieno “Murano Collection” e bobina in acciaio al carbonio, verniciate in poliestere rosso RAL 3000. Dim. cassetta mm H 650 x 700; profondità mm 205 per tubazione di lunghezza 20 e 25 metri e mm 230 per tubazione da 30 metri; bobina diametro mm 535
• Tubazione semirigida a norma UNI EN 694 raccordata (vedi tabella per scelta modello)
• Lancia a effetti multipli (vedi tabella per scelta modello)
• Valvola intercettazione a sfera in ottone da 1” Gas ed erogatore in ottone

MODELLI A PRESTAZIONE NORMALE SECONDO UNI 10779

MODELLI A PRESTAZIONE ELEVATA SECONDO UNI 10779

Nota: i naspi a parete Murano Collection a prestazione elevata erano precedentemente designati come art.80/C

Applicazioni opzionali possono essere richieste con i codici aggiuntivi riportati nella seguente tabella: 1585MF9CE.080 1586MF9CE.080 1587MF9CE.080 1588MF9CE.080 1585MF10CE.080 1586MF10CE.080 1587MF10CE.080 1588MF10CE.080 1585MCE.080 1586MCE.080 1587MCE.080 1588MCE.080 1585MF8CE.080 1586MF8CE.080 1587MF8CE.080 1588MF8CE.080

MODELLI BIM

80/L NASPO A PARETE DA INTERNO “Murano Collection”

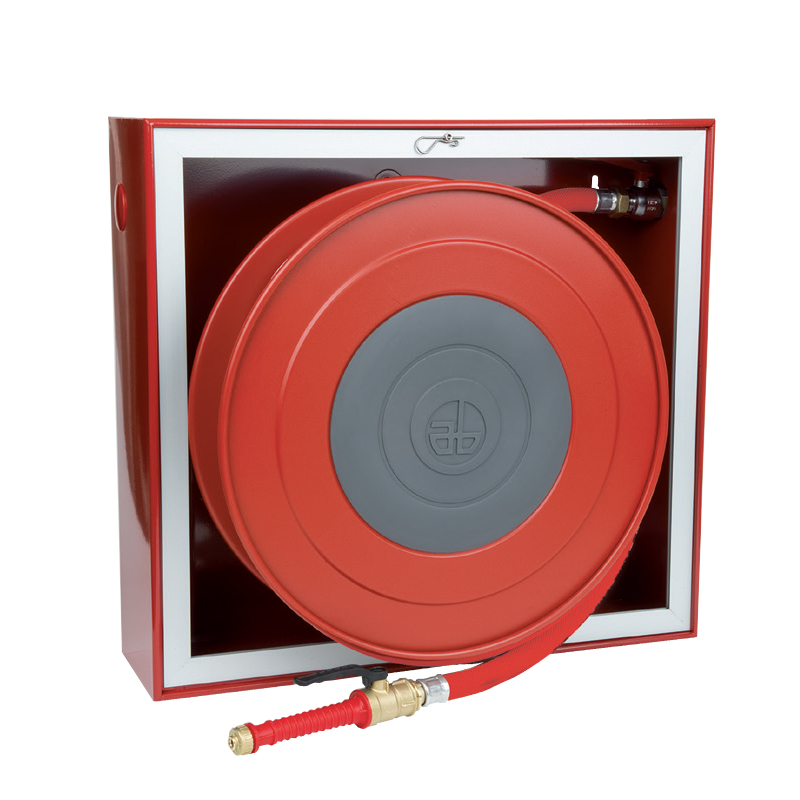

NASPO ORIENTABILE A PARETE/INCASSO MODELLO SLIMMY UNI EN 671-1.
MARCATO CE. CERTIFICATO N. 0497-CPR-171

Prodotto CE

Composto da:

• Cassetta a bordi arrotondati con portello pieno “Murano Collection” e bobina in acciaio al carbonio, verniciate in poliestere rosso RAL 3000. Dim. cassetta mm H 650 x 650 x 180 per tubazione lunghezza 15 e 20 metri con bobina diametro mm 535; Dim.cassetta mm H 720 x 720 x 180 con bobina diametro mm 600 per tubazione da 25 e 30 metri
• Tubazione semirigida a norma UNI EN 694 raccordata (vedi tabella per scelta modello)
• Lancia a effetti multipli (vedi tabella per scelta modello)
• Valvola intercettazione a sfera in ottone da 1” Gas ed erogatore in ottone

MODELLI A PRESTAZIONE NORMALE SECONDO UNI 10779

MODELLI A PRESTAZIONE ELEVATA SECONDO UNI 10779

Applicazioni opzionali possono essere richieste con i codici aggiuntivi riportati nella seguente tabella:

Per installazione ad incasso aggiungere la cornice coprifilo opzionale:1585MSE.080 1586MSE.080 1587MSE.080 1588MSE.080 1585MF8SE.080 1586MF8SE.080 1587MF8SE.080 1588MF8SE.080 1585MF9SE.080 1586MF9SE.080 1587MF9SE.080 1588MF9SE.080 1585MF10SE.080 1586MF10SE.080 1587MF10SE.080 1588MF10SE.080

MODELLI BIM

80/P NASPO A PARETE DA INCASSO “Murano Collection Slimmy”

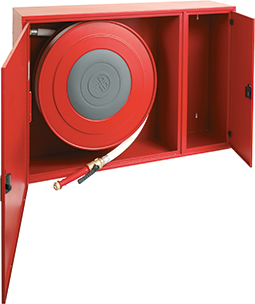

NASPO ORIENTABILE A PARETE DA INTERNO CON VANO PER ESTINTORE
UNI EN 671-1. MARCATO CE. CERTIFICATO N. 0497-CPR-171

Prodotto CE

Composto da:

• Cassetta a parete a bordi arrotondati con due portelli pieni “Murano Collection” con vano porta estintore e bobina in acciaio al carbonio, verniciate in poliestere rosso RAL 3000. Dimensioni cassetta mm H 650 x 1000 x 230; bobina diametro mm 535.
• Tubazione semirigida a norma UNI EN 694 raccordata
• Lancia a effetti multipli (vedi tabella per scelta modello)
• Valvola intercettazione a sfera in ottone da 1” Gas ed erogatore in ottone

NOTA: la cassetta può essere incassata a muro. In basso negli accessori i riferimenti per la relativa cornice coprifilo.

Applicazioni opzionali possono essere richieste con i codici aggiuntivi riportati nella seguente tabella:

1585MPE.080  1586MPE.080  1587MPE.080  1588MPE.080  1585MF8PE.080  1586MF8PE.080  1587MF8PE.080  1588MF8PE.080

MODELLI BIM

80/PE NASPO A PARETE CON VANO LATERALE PER ESTINTORE “Murano Collection”

NASPO ORIENTABILE A PARETE DA INTERNO
con vano per estintore UNI EN 671-1.
MARCATO CE. CERTIFICATO N. 0497-CPR-171

Prodotto CE

Composto da:

• Cassetta a parete “Basic Line” con vano porta estintore e bobina in acciaio al carbonio, verniciate in poliestere rosso RAL 3000. Dim. cassetta mm H 650 x 1000 x 250; bobina diametro mm 535. Due telai portavetro in alluminio anodizzato

• Tubazione semirigida a norma UNI EN 694 raccordata (vedi tabella per scelta modello) - Lancia a effetti multipli (vedi tabella per scelta modello)

•Valvola intercettazione a sfera in ottone da 1” Gas ed erogatore in ottone - Lastra “FIRE GLASS”, dimensione mm 590 x 640 e Lastra FIRE GLASS dimensione mm 590 x 270

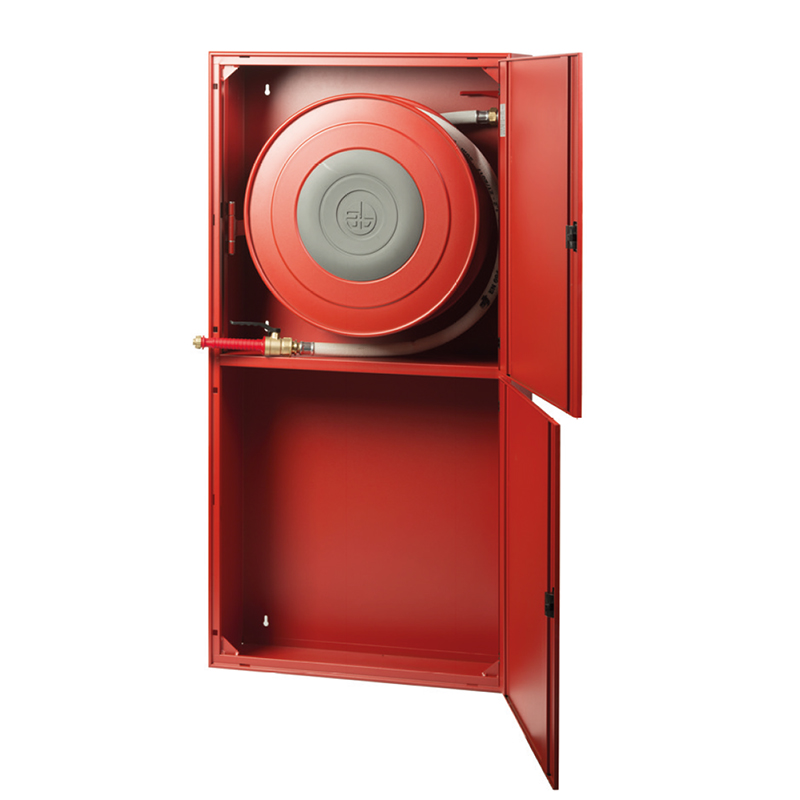

NASPO ORIENTABILE A PARETE DA INTERNO CON VANO PER ESTINTORI ALLA BASE.
UNI EN 671-1. MARCATO CE. CERTIFICATO N. 0497-CPR-171

Prodotto CE

Composto da:

• Cassetta a parete a bordi arrotondati con due portelli pieni “Murano Collection” allineati in verticale con vano porta estintore alla base e bobina in acciaio. Verniciatura in poliestere rosso RAL 3000. Dimensioni cassetta mm H 1400 x 700 x 230; bobina diametro mm 535.
• Tubazione semirigida a norma UNI EN 694 raccordata
• Lancia a effetti multipli (vedi tabella per scelta modello)
• Valvola intercettazione a sfera in ottone da 1” Gas ed erogatore in ottone

NOTA: la cassetta può essere incassata a muro. In basso negli accessori i riferimenti per la relativa cornice coprifilo.

Può essere richiesta, indicando il codice aggiuntivo, la seguente applicazione opzionale:
2766.080 - Applicazione valvola 1”MF con manometro 0-16 bar su naspi

 1585VPE.080  1586VPE.080  1587VPE.080  1588VPE.080  1585F8VPE.080  1586F8VPE.080  1587F8VPE.080  1588F8VPE.080

MODELLI BIM

80/VPE NASPO A PARETE CON VANO PER ESTINTORE ALLA BASE “Murano Collection”

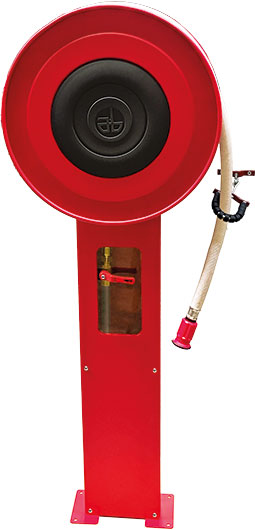

NASPO FISSO “SELF-STANDING” UNI EN 671-1

Composto da:

• Bobina diametro mm 535 verniciata in poliestere rosso RAL 3000
• Tubazione semirigida bianca DN 25 a norma UNI EN 694 raccordata
• Lancia a effetti multipli (vedi tabella)
• Valvola intercettazione a sfera in ottone da 1” Gas
• Piantana in acciaio verniciata a polvere RAL 3000 con piastra per fissaggio a pavimento, vano per valvola con lastra trasparente

Altezza totale 1500 mm

Tubazione semirigida BIANCA DN 25 Con lancia SPRAYJET ugello equiv. Ø 8 - K 28
COD.	m
1509CE.080	15
1510CE.080	20
1511CE.080	25
1512CE.080	30

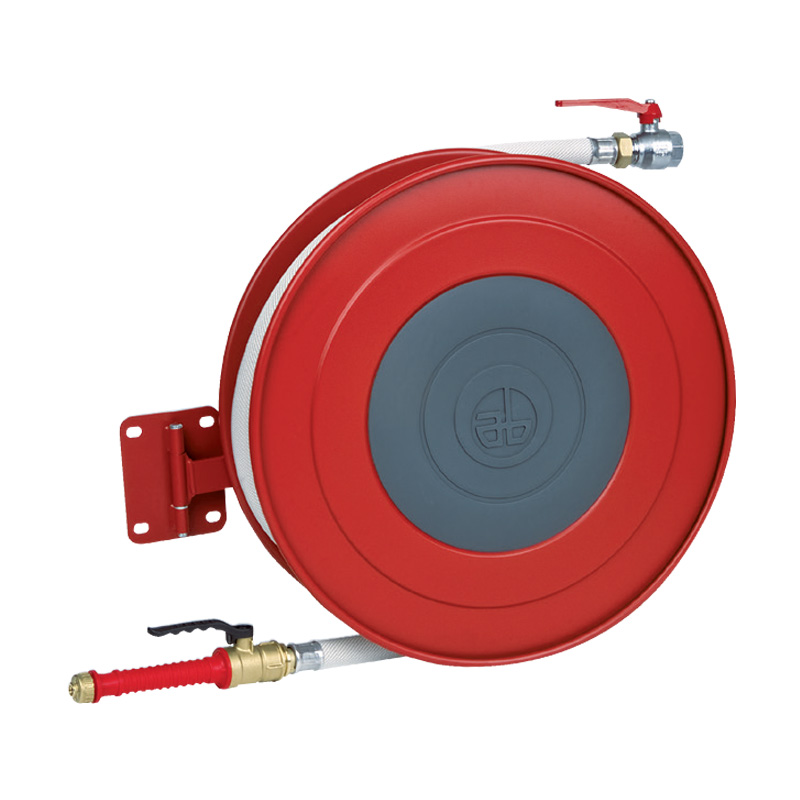

NASPO ORIENTABILE SENZA CASSETTA PER INSTALLAZIONE A PARETE
O IN NICCHIA UNI EN 671-1. MARCATO CE. CERTIFICATO N. 0497-CPR-171

Prodotto CE

Questo naspo può essere fornito nella versione 80/Z con braccetto dritto per installazione a parete oppure nella versione 80/ZN con braccetto curvo per installazione in nicchia muraria.

Composto da:

• Bobina diametro mm 535 verniciata in poliestere rosso RAL 3000.
• Tubazione semirigida a norma UNI EN 694 raccordata (vedi tabella per scelta modello)
• Lancia a effetti multipli (vedi tabella per scelta modello)
• Valvola intercettazione a sfera in ottone da 1” Gas ed erogatore in ottone
• Braccetto di supporto orientabile (dritto o curvo a seconda delle versioni)
• Piastra per fissaggio a parete

0946Z.080 0947Z.080 0948Z.080 0949Z.080 0946F8Z.080 0947F8Z.080 0948F8Z.080 0949F8Z.080 0946ZN.080 0947ZN.080 0948ZN.080 0949ZN.080 0946F8ZN.080 0947F8ZN.080 0948F8ZN.080 0949F8ZN.080

Può essere richiesta, indicando il codice aggiuntivo, la seguente applicazione opzionale:
2766.080 - Applicazione valvola 1”MF con manometro 0-16 bar su naspi

Ruota per cassetta naspo

In acciaio al carbonio verniciato rosso RAL3000. Fornita con curva di sostegno e ghiere di fissaggio. Ricambio per cassetta naspo. Utilizzabile come avvolgimanichetta per tubazioni
