Valvola di intercettazione per il collegamento del naspo alla rete idrica

Per tutti i naspi DN 19 e DN 25

Ricambio CE

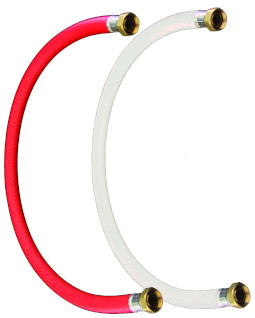

Spezzone di tubo per collegamento alla valvola di intercettazione del naspo

Collega la valvola di intercettazione al raccordo di alimentazione della bobina.

Ricambio CE

Tubazione semirigida bianca UNI EN 694 - raccordata per installazione in cassetta naspo CE (art.80)

Per naspi Bocciolone art.80 con cassetta metallica linee Basic, Murano, Rodi e naspi senza cassetta.

Ricambio CE

Tubazione semirigida rossa UNI EN 694 - raccordata per installazione in cassetta naspo CE (art.80)

Per naspi Bocciolone art.80 con cassetta metallica linee Basic, Murano, Rodi e naspi senza cassetta.

Ricambio CE

Tubazione semirigida rossa in PVC UNI EN 694 - fornita con lancia a rotazione e raccordata per installazione in cassetta naspo CE (art.80)

Ricambio CE

Cornice coprifilo per sistema naspo modello SLIMMY a portello pieno art. 80/P

In lamiera di acciaio al carbonio verniciato rosso RAL 3000
Fissaggio alla cassetta mediante linguette a scomparsa integrate nella struttura.
Applicabile anche dopo l’installazione della cassetta.

Valvola di intercettazione da 1” con manometro di misurazione pressione

Ricambio CE

Fornito con rubinetto da 1” con attacco portamanometro, manometro di misurazione 0-12 Bar e spezzone di tubo da 70 cm. per collegamento alla ruota naspo.

* Assemblato da sostituire alla valvola a sfera e allo spezzone di tubo di collegamento
alla ruota presenti nel naspo.

Lastra infrangibile per cassetta naspo

Utilizzabili con cassette sigillabili con dispositivo di apertura di emergenza.

Ricambio CE

Curva di sostegno per ruota naspo

Curva di sostegno e alimentazione per naspi orientabili Bocciolone

Ricambio CE

Piantana a doppio fusto per cassetta naspo

In acciaio al carbonio verniciato in poliestere rosso RAL 3000 o in acciaio INOX AISI 304 non verniciato. Altezza da terra 75 cm. Tubo diametro 90 mm. Piastra di base 695x230mm con saldature sull’interno, non a vista. Vedere tabella per dimensione piastra superiore.

ATTENZIONE: per fare passare l’alimentazione di rete attraverso il tubo della piantana deve essere richiesta, per in naspi a catalogo, l’applicazione dell’articolo 2768.080 SPEZZONE PER ENTRATA DAL FONDO

Tubazione semirigida bianca UNI EN 694

Calza in poliestere ad alta tenacità con monofilamento in nylon

Tubazione semirigida rossa UNI EN 694

Calza in poliestere ad alta tenacità con monofilamento in nylon - rivestimento esterno in poliuretano colore rosso

Tubazione semirigida rossa in PVC UNI EN 694

Estrusione in PVC con armatura interna in poliestere - sconsigliato per installazioni all’esterno

Telaio in alluminio per naspi con lastra

Ricambio per naspi Linea Basic a parete e Linea Basic Slimmy da incasso

NASPO ORIENTABILE A PARETE DA ESTERNO IN ACCIAIO INOX 316
UNI EN 671-1. MARCATO CE. CERTIFICATO N. 0497-CPR-171

Prodotto CE

Composto da:

• Cassetta a parete a bordi arrotondati con portello pieno “Murano Collection” in acciaio INOX AISI 316 non verniciato e bobina in acciaio al carbonio verniciato in poliestere rosso RAL 3000. Dim. cassetta mm H 650 x 700; profondità mm 205 per tubazione di lunghezza 20 e 25 metri e mm 230 per tubazione da 30 metri; bobina diametro mm 535.
• Tubazione semirigida a norma UNI EN 694 raccordata
• Lancia a effetti multipli (vedi tabella per scelta modello)
• Valvola intercettazione a sfera in ottone da 1” Gas ed erogatore in ottone

Applicazioni opzionali possono essere richieste con i codici aggiuntivi riportati nella seguente tabella:

 1585X316CE.080  1586X316CE.080  1587X316CE.080  1588X316CE.080  1585X316F9CE.080  1586X316F9CE.080  1587X316F9CE.080  1588X316F9CE.080

MODELLI BIM

80/316 NASPO A PARETE DA ESTERNO “Murano Collection”
